Короткие детали закрепляют в кулачковых патронах или в планшайбе. Поверхность, по которой деталь устанавливают и крепят, называют базовой. Заготовки, базовая поверхность которых является поверхностью вращения или многогранником с числом граней, кратным трем, крепят обычно в трехкулачковом самоцентрирующем патроне (рис. 17, а).
Планшайбы и четырехкулачковые патроны (рис. 17, б) с независимым перемещением кулачков применяют для крепления заготовок некруглой формы, при обработке симметричной детали и при обработке несоосных отверстий.

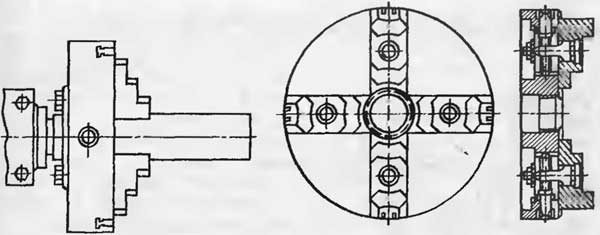

Рис. 17. Трех кулачковый (а) н четырехкулачковый (б) токарные патроны
Правила зкарепления деталей в патроне
При креплении деталей в патроне соблюдают следующие правила:
- нельзя допускать большого вылета заготовки из кулачков по избежание вибраций (при большом вылете надо поджимать заготовку центром задней бабки);
- если заготовка имеет биение, то его необходимо устранить зажимом кулачков с поворотом заготовки;
- запрещается устранять биение заготовки на станке ударами по ней металлическими предметами.
