Универсальное приспособление для фрезерования фасок и скосов (рис. 79) на деталях типа планок, плит и крышек имеет корпус 1, поворотный стол 5, зажимные болты 8 и 14, базовые планки 4 и зажимное регулируемое устройство, допускающее закрепление обрабатываемых деталей различной длины.
В приспособлении, показанном на рис. 79, закрепляют детали длиной 90-250 мм. Приспособление регулируют перестановкой тяги 11 с закреплением ее в необходимом положении планкой 12 и винтом 13. Угол скоса или фаски устанавливают поворотом стола 5 по нониусу.

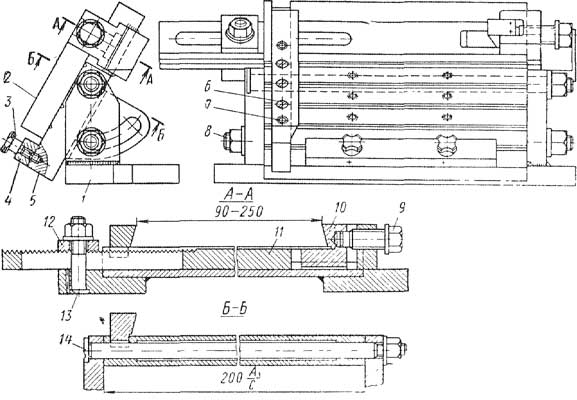

Рис 79 - Универсальное приспособление для фрезерования фасок и скосов
Базовые планки 4 могут быть закреплены винтами 3 в любом из четырех положений в зависимости от ширины обрабатываемых деталей. Упор 2 фиксируют и закрепляют штифтами 7 и винтами 6. Обрабатываемую деталь закрепляют подвижной губкой 10 и винтом 9.
