Наиболее распространенный режущий инструмент для работы на фрезерных станках с ЧПУ - фрезы. Они бывают стандартными и специальными, приспособленными для работы в особых, трудных условиях.
Специальная конструкция
Например, для концевых фрез можно отметить следующие особые случаи, требующие специальных конструктивных решений:
- облегчение выхода стружки при обработке глубоких глухих колодцев в результате уменьшения числа зубьев и увеличения угла наклона спирали
- изменение направления осевой составляющей силы резания таким образом, чтобы за счет этой составляющей деталь прижималась к столу станка; достигается это применением праворежущих фрез с левой спиралью и леворежущих с правой спиралью
- уменьшение вибраций при резании, что обеспечивается несимметричным расположением зубьев фрезы
- особое затачивание торца двузубых и четырехзубых фрез, позволяющее осуществлять вертикальное врезание в металл
- повышение жесткости режущей части инструмента в результате того, что канавки имеют переменную глубину (конический сердечник)
- увеличение вылета инструмента с сохранением его жесткости за счет усиленного тела фрезы (рис. 105, а)
- конические концевые (рис. 105, б) и фасонные фрезы для образования сложных криволинейных поверхностей.

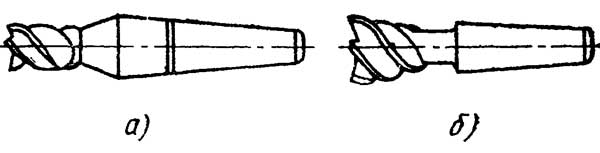

Рис. 105. Специальные концевые фрезы
Торцовые фрезы в основном имеют стандартную конструкцию. Все более широкое использование находят фрезы с механическим креплением пластин из твердого сплава или сверхтвердых режущих материалов.

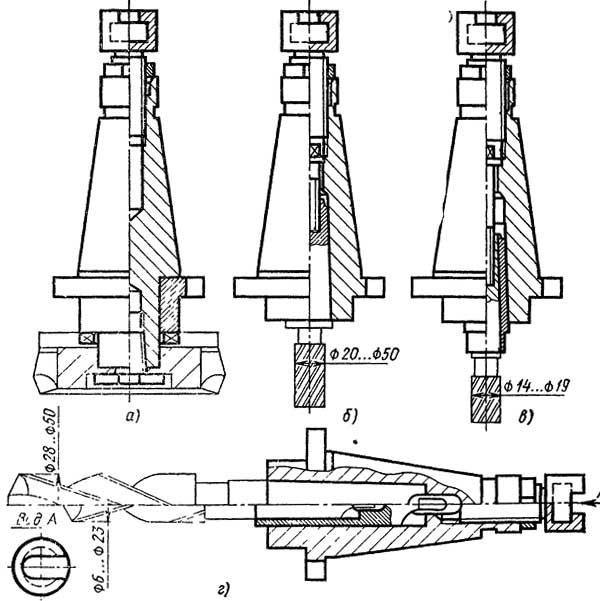

Рис. 106. Крепление режущих инструментов: а - торцовой фрезы; б - концевой фрезы; в концевой фрезы через переходную втулку; г - сверла
Закрепление инструмента
Режущие инструменты закрепляют в переходных втулках, патронах, оправках. На рис. 106 изображено крепление концевых и торцовых фрез, а также сверл. Концевые фрезы необходимо затягивать непосредственно или через переходные втулки в коническое отверстие вспомогательного инструмента с помощью специальных винтов.

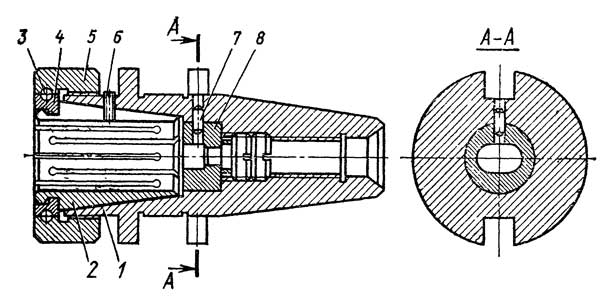

Рис. 107. Цанговый патрон для крепления инструментов с цилиндрическим хвостовиком
Для крепления концевых фрез большого диаметра (40, 50, 63 мм) с цилиндрическим хвостовиком разработана конструкция цангового патрона (рис. 107). Такой патрон обеспечивает передачу крутящего момента и восприятие осевой и радиальной сил, действующих при фрезеровании. В передней части корпуса / размещена цанга 2, которая гайкой 5 крепит хвостовик фрезы.
Для затягивания цанги в конус и вытягивания из конуса гайка снабжена сборным буртом (кольцом) 4, связанным с гайкой шариками 3. При вращении гайки шарики передают на кольцо и далее на цангу осевую силу, разгружая цангу от действия тангенциальных сил, что приводит к повышению точности крепления инструментов. Крутящий момент на хвостовик фрезы передается сухарем 8, который зафиксирован штифтом 7 в корпусе 1. Для предотвращения вытягивания концевых фрез из патрона предусмотрен боковой фиксирующий винт 6, передняя часть которого упирается в соответствующую лыску фрезы.
