В цехах с мелкосерийным и единичным производством обрабатываемые на металлорежущих станках детали закрепляют на столе станка при помощи различных прижимных планок, болтов и подкладок. Подбор элементов крепления, нужных по размерам для данного случая обработки, занимает, как правило, много времени, даже если рабочее место обеспечено достаточным набором крепежных деталей.

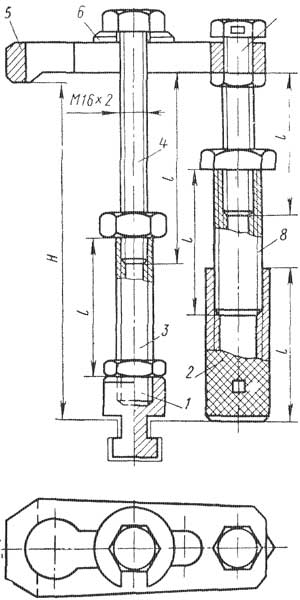

Универсальное приспособление для крепления деталей к столу станка изображено на рис. 90. Регулируемая опора прихвата 5 имеет болт 7 и трубки 8 и 2 с резьбой, позволяющие закреплять детали высотой до 260 мм. Высоту регулируют ввертыванием болта 7 и трубок 8 и 2. Обрабатываемую деталь закрепляют болтом 4 с резьбовой втулкой 3, ввернутой в сухарь 1. Сухари 1 меняют в зависимости от размеров паза стола.
Рис. 90. Приспособление для крепления деталей
Съемная шайба 6 увеличивает опорную площадь при затягивании болта 4. В прихвате сделано отверстие диаметром 40 мм, позволяющее снимать прихват, не вывертывая болт 4 из втулки 3, что сокращает время закрепления и съема прихвата.
Высоту закрепления Н прихвата обеспечивают набором деталей приспособления, размеры которых выбирают в зависимости от высоты крепления.
Универсальный прихват обеспечивает быстрое и удобное закрепление деталей различной высоты при минимальном количестве болтов, прихватов и ключей.
