Универсальное приспособление для фрезерования деталей типа крышек и планок (рис. 78) закрепляют на столе фрезерного или плоскошлифовального станка, если базовая поверхность детали не обрабатывается или имеет уступы. Приспособление может быть установлено и на магнитной плите плоскошлифовального станка.
Обрабатываемую деталь базируют на неподвижной планке 3 и подвижной опоре 4, которую устанавливают в зависимости от размеров обрабатываемой детали перемещением вдоль Т-образных пазов плиты 1 и закрепляют винтами 6.

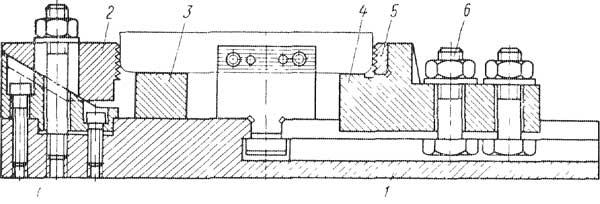

Рис. 78. Универсальное приспособление для фрезерования деталей типа крышек и планок
Деталь прижимают к рифленой базовой поверхности планки 5 подвижными прихватами 2, которые устанавливают в зависимости от высоты обрабатываемой детали.
