Поворотные двигатели предназначены для осуществления неполноповоротных вращательных движений (на угол до 270°).
Типы
По конструкции делятся на два типа:

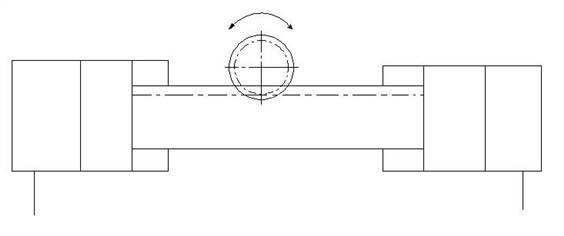

а) двигатели с преобразованием поступательного движения во вращательное при помощи кулисной или зубчатой передачи:

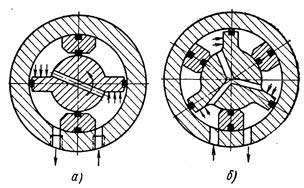

б) двигатели преобразования характера движения (шиберные):
Теоретическую величину крутящего момента Мкр и угловой скорости ω на валу однопластинчатого двигателя поворотного действия определяем по формуле:
(3.6)
(3.7)
где Мкр - крутящий момент на валу;
Q – расход жидкости;
Δр – перепад давления;
b и d –ширина и диаметр пластины;
D – внутренний диаметр двигателя;
ω – угловая скорость на валу;
Обозначения
Обозначение на схеме:
