Для автоматического выключения кинематической цепи при возрастании крутящего момента свыше допустимого широко используется механизм с падающим червяком (рис. 12, а). Червяк 5 смонтирован в подшипнике поворотного кронштейна 3. К кронштейну 3 прикреплена планка 6, которая опирается на верхнюю плоскость рычага 12. При включенной червячной передаче верхняя плоскость рычага 12 занимает горизонтальное положение. Распорная сила, действующая на червяк, воспринимается рычагом 12, который не позволяет передаче разомкнуться. При повороте кронштейна по часовой стрелке червяк 5 выходит из зацепления с червячной шестерней.
Червяк 5 получает вращение от вала I, который связан универсальным шарниром 2 с валом 4. От вала 4 вращение передается червяку 5 через муфту 7, торцовые зубцы которой зацепляются с торцовыми зубцами ступицы червяка. Зубцы муфты 7 прижаты к зубцам червяка под действием пружины 8. Натяжение пружины, а соответственно величина передаваемого крутящего, регулируется с помощью гайки 9.

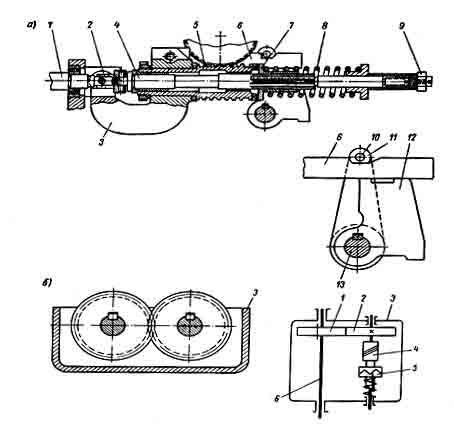

Рис. 12 - Падающий червяк
При возрастании крутящего момента свыше допустимого, муфта 7 под действием осевой составляющей усилия, приложенного к торцовым зубцам, перемещается вправо. При этом торец муфты нажимает на рычаг 12, который, поворачиваясь вокруг оси 13, освобождает планку 6 и кронштейн 3 с падающим червяком 5 опускается вниз под действием собственного веса и давления пальца 10, закрепленного в рычаге II, который сидит на одной оси с рычагом 12.
Включение падающего червяка производится вручную поворотом оси 13 с помощью рукоятки. При этом рычаг 12, действуя на планку 6, поднимает кронштейн 3 с червяком 5.
Область применения
Падающие червяки рассмотренного типа применяются на многочисленных моделях токарных станков, выпускаемых отечественной промышленностью.
Значительным распространением пользуется также другая модификация механизма с падающим червяком, представленная на рис. 12, б. Падающий червяк 4, получающий вращение через муфту 5, аналогичную рассмотренной выше, смонтирован в люльке 3, которая может поворачиваться вокруг оси вала 6. Передача вращения от вала 6 к валу червяка осуществляется шестернями 1-2. Во включенном положении червяк поддерживается защелкой той или иной конструкции, на которую опирается люлька 3. При возрастании момента выше допустимой величины срабатывает муфта 5 и освобождает защелку, вследствие чего люлька 3 опускается, поворачиваясь вокруг оси вала 6, и червяк 4 расцепляется с червячным колесом.
Падающие червяки этого типа применяются в ряде отечественных и зарубежных моделей токарных и револьверных станков.
