Назначение и типы плашек

Плашки предназначаются для нарезания или калибрования наружной резьбы на винтах и деталях. По конструкции и применению различаются плашки:

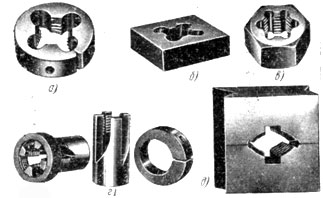

Рис. 321. Типы плашек

1. круглые (рис. 321, а) (ГОСТ 9740-62 и 8860-60) и их разновидности - квадратные и шестигранные (рис. 321, б, в);
2. трубчатые (ОСТ НКТП 6313/299) (рис. 321, г);
3. призматические к слесарным клуппам (ОСТы 4258 и 4259) (рис. 321, а).

Первые два типа применяются в основном на револьверных станках или автоматах и нарезают резьбу за один проход, реже вручную; третий тип - только для ручного нарезания в несколько проходов.

К плашкам следует отнести также и винторезную дощечку, в которой нарезаны резьбовые отверстия с двумя стружечными отверстиями. Она представляет собой набор плашек различных диаметров.
