В машиностроительной практике все большее распространение получают приспособления, в которых закрепление деталей осуществляется силами магнитного поля.
Магнитные приспособления обладают рядом преимуществ, к которым относятся:
- немеханический способ крепления детали, исключающий приложение сосредоточенной нагрузки;
- равномерное распределение усилия притяжения по всей опорной поверхности;
- высокая жесткость приспособления, обеспечивающая точную обработку;
- широкий доступ к обрабатываемым поверхностям;
- удобный и простой в техническом отношении подвод энергии или полная автономность в действии (в случае применения постоянных магнитов);
- высокая производительность и удобство управления;
- отсутствие сложных дополнительных устройств, обеспечивающих работу приспособлений.
В магнитных приспособлениях используется либо энергия, которую образует электромагнитная катушка (электромагнитные приспособления), либо энергия постоянных магнитов (приспособления с постоянными магнитами) .

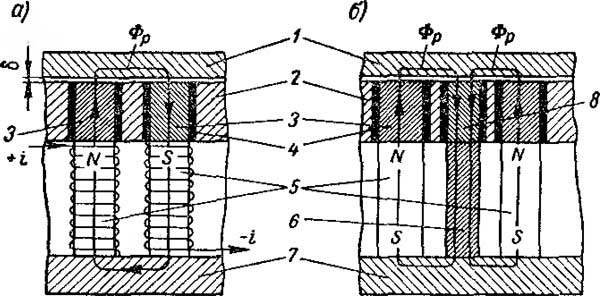

Рис. 126. Схемы магнитных приспособлений: а - электромагнитного; б- на постоянных магнитах
На рис. 126 изображены принципиальные схемы этих двух видов приспособлений.
Работу по притяжению детали к зеркалу приспособления осуществляет рабочий поток Фр, составляющий часть полного магнитного потока, образуемого электромагнитными катушками или постоянными магнитами.
Этот поток должен подводиться к рабочему зазору δ по некоторому пути, состоящему из стальных магнито-проводов. Так как магнитный поток непрерывен, то, совершив работу, он должен снова вернуться к источнику энергии, т. е. магнитная цепь, по которой проходит рабочий поток, должна быть замкнутой.
В электромагнитном приспособлении (рис. 126, я) цепь состоит из источника энергии 5, магнитопровода 3, детали 1 и второго магнитопровода 3, Основание приспособления 7 является частью сердечника электромагнитной катушки, которая в данном примере как бы разделена на две части. Чтобы магнитный поток не миновал рабочего зазора, магнитопроводы 3 изолированы от корпуса адаптерной плиты 2 приспособления немагнитной прокладкой 4.
Таков же примерно путь магнитного потока и в приспособлении с постоянными магнитами (рис. 1-26, б): источник энергии постоянный магнит 5 - мапштопро-вод 3 - деталь 1 - магнитопровод 8 - магиитоировод 6 - основание 7 и снова постоянный магнит 5.
Управление электромагнитными приспособлениями достаточно просто - оно осуществляется нажатием кнопки на пульте управления. В управлении магнитными приспособлениями с постоянными магнитами возникают некоторые трудности.
