Лекальные тиски (фиг. 22) отличаются от обычных машинных тисков, главным образом, точностью изготовления и возможностью кантования во взаимно-перпендикулярных направлениях. Их основание снабжено несколькими нарезанными отверстиями для закрепления тисков на шлифовальных приспособлениях.
Основание 1 и губка 2 закалены и точно шлифованы. Вертикальная плоскость основания, выполняющая роль неподвижной губки, подвижная губка, перемещаемая винтом 3, нижняя и боковые стороны основания расположены перпендикулярно и параллельно друг другу.

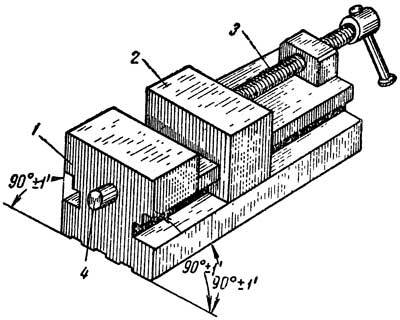

Фиг 22 - Лекальные тиски
В основании находится запрессованный цилиндрический измерительный штифт 4, от которого ведутся измерения при шлифовании наклонных участков профиля.
