При долблении шпоночных пазов, а также квадратных, шестигранных и других фасонных отверстий новаторы производства широко применяют мерные и различного рода фасонные долбежные резцы. Это дает возможность сократить как машинное, так и вспомогательное время и обеспечить значительное повышение производительности труда.
Наибольшее использование мерные резцы находят при долблении пазов (рис. 221). Опыт новаторов показывает, что пазы шириной до 18-20 мм можно долбить одним мерным резцом (рис. 221, a). При долблении более широкого паза необходима предварительная прорезка его посередине простым резцом (рис. 221,6) и затем окончательная обработка мерным резцом (см. рис. 221,е).

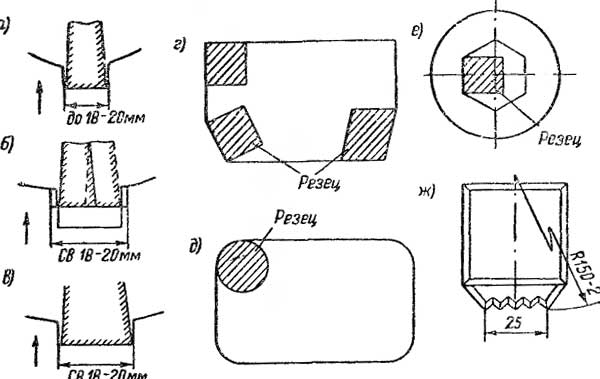

Рис. 221. Примеры применения мерных и фасонных резцов
Квадратные резцы применяют для обработки углов прямоугольных отверстий (рис. 221, г) и отдельных граней многогранных отверстий (рис. 221, е). Закругленные отверстия обрабатывают круглыми резцами (рис. 221,д), а непрямые углы (тупые или острые) - фасонными соответствующей формы (см. рис. 221,г).
Используются также фасонные резцы сложной формы. Например, на рис. 221, ж изображен специальный фасонный резец, которым обрабатывают зубцы кулачка патрона.
